TCボード 1094-9

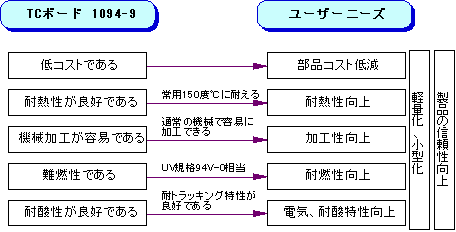

多様なニーズにお応えする 京セラTCボード
重電、軽電、エレクトロニクスなどの分野で使われる機器は、厳しい雰囲気下での使用に耐えることが要求されます。
京セラTCボードは不飽和ポリエステルプリミックスを加熱、加圧成形した絶縁板で、機器の要求特性にマッチする絶縁物です。
寸法 定尺標準重量 比重 標準厚さおよび許容量 一般特性
TCボードの寸法
寸法 1230 x 1030 各コーナー R3
TCボードの定尺標準重量
厚さ(mm) 重 量 3 7.0 4 9.4 5 11.7 6 14.1 8 18.8 10 23.4 12 28.1 15 35.2 20 46.9 25 58.6 30 70.3 35 82.0 40 93.8 45 105.5 50 117.2
TCボードの比重
比重 1.85±0.05
TCボードの標準厚さおよび許容量
標準厚さ(mm) 種 類 3 ±0.30 4 ±0.30 5 ±0.35 6 ±0.35 8 ±0.40 10 ±0.45 12 ±0.50 15 ±0.55 20 ±0.70 25 ±0.85 30 ±1.00 35 ±1.15 40 ±1.30 45 ±1.40 50 ±1.50
TCボードの一般特性
| 種類 | TCボード 1094-9 | 紙基材フェノール樹脂 積層板 (JIS PL-PEV) |
||
| 試験項目 試験法 | ||||
| 耐電圧 (KV/mm) |
常 態 | A | 13～14 | 20～30 |
| 絶縁抵抗 (Ω) |
常 態 煮沸後 |
C-90/20/65 +D-2/100 |
1013～1014 1010～1011 |
1011～1012 5*108～109 |
| 体積抵抗率 (Ωcm) |
常 態 | C-90/20/65 | 1014～1015 | 5*1012～1013 |
| 誘電率 | 常 態 | C-90/25/65 | 4.6～6.0 | 4.3～5.0 |
| 誘電正接 (%) |
常 態 | C-90/25/65 | 0.5～1.5 | 3.0～3.8 |
| 耐アーク性 (S) |
ASTM D-495 |
A | 160～185 | 5～20 |
| 耐トラッキング (CTI) |
IEC Pub.112 |
A | ≧600 | 80～120 |
| 曲げ強さ (MPa) |
常 態 | A | 49～69 | 10mm以上の参考値 117～157 |
| アイゾット 衝撃強さ (kJ/m2) |
常 態 | A | 4.9～7.8 | 2.6～3.4 |
| 圧縮強さ (MPa) |
常 態 | A | 137～157 | 245～314 |
| 熱変形温度 (℃) |
ASTM D-648 |
A | ≧200 | 170 |
| 加熱後外観 (℃) |
A | 160 | 130 | |
| 耐燃性 | UL-94 | A E-168/70 |
≧8mm 94V-0相当 |
94HB |
| 吸水率 (%) |
E-24/50+ E-24/23 |
0.05～0.10 | 0.20～0.40 | |
*本カタログ中の特性は標準特性であり保証性能ではありません。
*記載なし試験法はJIS K-6911に基きます。
*耐燃性はULと同一試験法で実施した時の当社判定値であります。
