KCケーブルシリーズ 特長

マイクロストリップ構造 汎用FPCケーブル

種々の用途に使える汎用フレキケーブルです。
マイクロストリップ構造により高速信号に対応が可能です。
細線化技術によりケーブル自体を細くでき、可撓性が高くなっています。

KCケーブル
  • 安価な高周波FPCケーブル

  • 100mmと200mmを準備、周波数に応じた選択が可能

  • 50pin(有効信号数48芯)と80pin(有効信号数78芯)を準備

  • 環境面を考慮したRoHS対応品

  • コネクタは汎用品のパナソニック電工制御(株)P5KSシリーズ

◆オプション
シールドカバー(EMI対策)
特性インピーダンス : 75Ωも可能

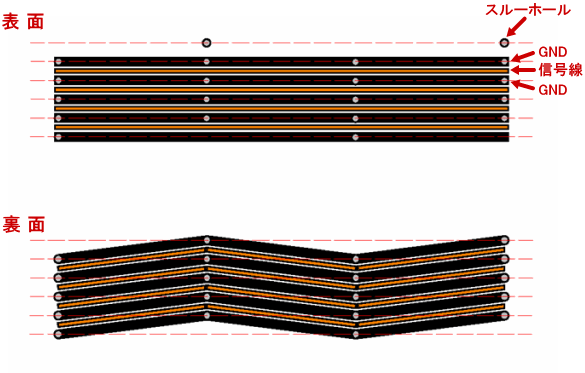

マイクロストリップ構造



信号線(伝送線)をGND線で囲み、裏面をGNDにすることで、電気力線と磁束線は信号線(伝送線)とグラウンドの間にかなり集中し、他の所では弱くなります。
弱くなることによって電磁界が閉じ込められます。そのため、信号の減衰が無く、途中や入出力端での信号の反射がありません。
また、表面を直線、裏面をジグザグにして、等長配線を実現しています。
