NQPACKシリーズ 概要▪特長
NQPACKシリーズの概要
| NQPACK | HQPACK | YQPACK |
QFPソケット.jpg) |
QFPソケット用カバー.jpg) |
エミュレータコネクタ.jpg) |

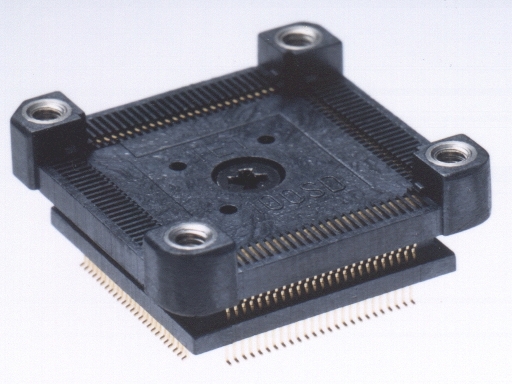

| QFP用ICソケットとしてターゲット基板に実装できます。YQPACKを併用することで、エミュレータと接続することも可能です。 *NQPACK単体ではご使用いただけません。 |

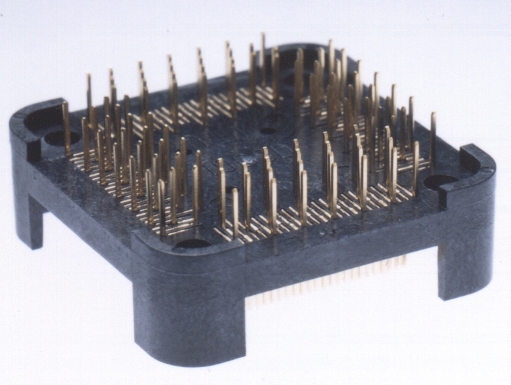

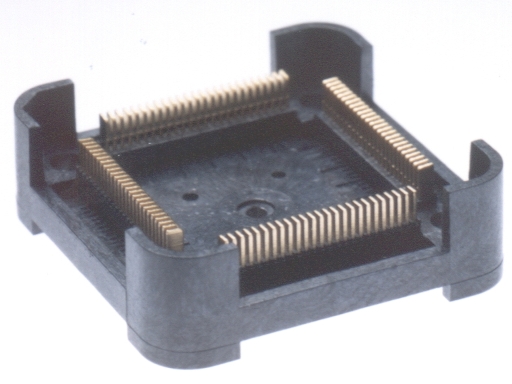

QFP用ICをNQPACKに装着する時の蓋(カバー)です。 | NQPACKから信号を取り出す際、エミュレータとNQPACKを接続するために使用します。 直接ケーブルや基板に取り付けることが可能です。 |
| YQSOCKET | LOCK COVER | LQSOCKET |
エミュレータコネクタ用ソケット.jpg) |
IC装着用カバー.jpg) |
エミュレータコネクタ用ソケット.jpg) |
| ケーブルやエミュレータ基板とターゲット基板の間の高さを調整する目的で使用します。 また、YQPACKのピンの保護にもお使いいただけます。 |
NQPACKに、HQPACKやYQPACKを固定するには、4本のねじ止めが必要ですが、LOCK COVERを使えば、ネジ止めが不要でワンタッチで固定できます。 | LOCK COVERを装着した状態での嵌合が可能です。 ピン番号表示がある為、ピン検索が容易に行えます。 |
注1)NQPACK、IC、HQPACKおよびNQPACK、YQPACK、YQSOCKETのシステムは、特殊な環境での使用を想定しておりませんので、振動、衝撃等の環境下ではご使用にならないで下さい。
注2)本製品は、開発および評価での使用を想定したものです。また、国内での使用に際し、電気用品安全法および電磁波障害対策の適用を受けておりません。
NQPACKの特長
- 外形サイズが小さい。
- エミュレータ接続用ケーブルや基板にも接続できます。
- 既存のフットパターン（基板）に実装できます。
- フットパターンがQFPと同一なので、量産基板にそのまま使用できます。
- ターゲット基板のフットパターン周辺にチップ部品(2mm以下)の搭載が可能です。
- 環境に配慮した、RoHS対応品です。
NQPACKシリーズの使用例
| IC搭載 | NQPACK + QFP IC + HQPACK | エミュレータ接続 | NQPACK + YQPACK |
.jpg) |
.jpg) |
||

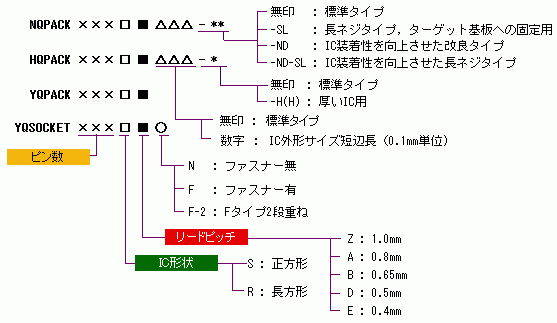

NQPACKシリーズ名称構成
| シリーズ名 | ピン数 | QFP形状 | リードピッチ （A） |
IC外形サイズ （C) |
オプション | |||
| NQPACK | xxx | S : Square (正方形) R : Rectangle (長方形) |
Z : 1.00mm A : 0.80mm B : 0.65mm D : 0.50mm E : 0.40mm |
無印 : △△△ : |
標準タイプ 短辺長 (0.1mm単位) |
無印 : -SL : -ND : -ND-SL : |
標準タイプ 長ネジタイプ ターゲット基板への 固定用 IC装着性を向上させた 改良タイプ IC装着性を向上させた 長ネジタイプ |
|
| HQPACK | 無印 : -H : (H) |
標準タイプ 厚いIC用 |
||||||
| YQPACK | - | - | ||||||
| YQSOCKET | - | N : F : F-2 : |
ファスナー無 ファスナー有 Fタイプ2段重ね |
|||||
* QFP用ICのピン数やリードピッチ、ICのボディサイズが同一でもリードの長さによって選択すべきソケットが変わることが有りますので、製品図面一覧にてご確認下さい。
*「NQPACK256SE296」については対応するIC外形サイズが30.0 x 30.0mmとなっており、名称構成の定義と一致しておりませんので、ご注意下さい。
*「HQPACK100RB1622」の「1622」は、IC外形サイズの短辺長ではなく辺長16.0 x 22.0mmを表しており、名称構成の定義と一致しておりませんので、ご注意下さい。
LOCK COVERの特長
- HQPACKやYQPACKを、ネジ止めすることなくワンタッチでNQPACKに固定できます。
- ネジの片締めによる接触不良を低減します。
（四隅のネジを均等に締めないと、接触不良が発生する場合があります）
- LQSOCKETを使用することで、エミュレータや変換基板にも接続可能です。
NQPACK + QFP IC + HQPACK + LOCK COVER
使用例①
(ICを搭載する場合)
使用例②
(エミュレータなどを接続する場合)
▼ LOCK COVER製品一覧
[ 2014年 4月現在 ]
.jpg)
.jpg)
| ピン数 | ピッチ | デバイス 形状 |
対応ソケット | 製品型番 | 図面 | |
| NQPACK | HQPACK | |||||
| 48 | 0.5 | 正方形 | NQPACK048SD | HQPACK048SD | LC-S170B-1 |  |
| 64 | 0.4 | NQPACK064SE | HQPACK064SE | |||
| 0.5 | NQPACK064SD-ND | HQPACK064SD | LC-S190B-1 | |
||
| 80 | 0.4 | NQPACK080SE | HQPACK080SE | |||
| 0.5 | NQPACK080SD | HQPACK080SD | LC-S210B-1 | |
||
| 0.65 | NQPACK080SB | HQPACK080SB | LC-S241B-1 | |
||
| HQPACK080SB160 | ||||||
| 0.8 | 長方形 | NQPACK080RA | HQPACK080RA | LC-R30XB-1 | |
|
| HQPACK080RA160 | ||||||
| HQPACK080RA168 | ||||||
| HQPACK080RA178 | ||||||
| 100 | 0.4 | 正方形 | NQPACK100SE | HQPACK100SE | LC-S210B-1 | |
| 0.5 | NQPACK100SD-ND | HQPACK100SD | LC-S230A-1 | |
||
| HQPACK100SD166 | ||||||
| 0.65 | NQPACK100SB | HQPACK100SB | LC-S281B-1 | |
||
| 0.65 | 長方形 | NQPACK100RB | HQPACK100RB | LC-R30XB-1 | |
|
| HQPACK100RB1622 | ||||||
| HQPACK100RB168 | ||||||
| NQPACK100RB179 | HQPACK100RB179 | |||||
| 120 | 0.4 | 正方形 | NQPACK120SE | HQPACK120SE | LC-S230A-1 | |
| 0.5 | NQPACK120SD220 | HQPACK120SD220 | LC-S290B-1 | |
||
| HQPACK120SD226 | ||||||
| 128 | 0.4 | NQPACK128SE | HQPACK128SE | LC-S230A-1 | |
|
| 0.5 | NQPACK128SD | HQPACK128SD | LC-S270B-1 | |
||
| NQPACK128SD220 | HQPACK128SD220 | LC-S290B-1 | |
|||
| 長方形 | NQPACK128RD | HQPACK128RD | LC-R30XB-1 | |
||
| HQPACK128RD172 | ||||||
| 144 | 0.4 | 正方形 | NQPACK144SE | HQPACK144SE | LC-S250B-1 | |
| 0.5 | NQPACK144SD-ND | HQPACK144SD *1 | LC-S290B-1 | |
||
| 160 | 0.5 | NQPACK160SD260 | HQPACK160SD260 | LC-S330B-1 | |
|
| 176 | 0.4 | NQPACK176SE | HQPACK176SE | LC-S290B-1 | |
|
| 0.5 | NQPACK176SD-ND | HQPACK176SD | LC-S330B-1 | |
||
| 208 | 0.5 | NQPACK208SD | HQPACK208SD *2 | LC-S370B-1 | |
|
| HQPACK208SD306 | ||||||
| HQPACK208SD306H | ||||||
| 216 | 0.4 | NQPACK216SE | HQPACK216SE | LC-S330B-1 | |
|
| 240 | 0.5 | NQPACK240SD | HQPACK240SD *3 | LC-S410B-1 | |
|
| 256 | 0.4 | NQPACK256SE | HQPACK256SE | LC-S375B-1 | |
|
| NQPACK256SE296 | HQPACK256SE300 |
*1 HQPACK144SD226-Hとの組合せでは使用できません。
*2 HQPACK208SD306Hとの組合せでは使用できません。
*3 HQPACK240SD-Hとの組合せでは使用できません。
※ エミュレータなどを接続したい場合はお問合わせください。
