取扱製品 > 電子部品 > エミュレータ用コネクタ > SICAシリーズ
SICA シリーズ
コネクタ タイプ.jpg) |
コネクタレス タイプ.jpg) |
コネクタタイプ用先端アクセサリ.jpg) |
SICA( Small Interface Cable Adapter )は，ターゲット基板上でJTAGエミュレータやフラッシュ内臓マイコン書き込み用コネクタの基板実装面積を小さくできるJTAG変換アダプタです。
各種コネクタへのカスタマイズも承ります。
コネクタ タイプ
| 2.54mmピッチコネクタ用 (フレキ仕様) | ||
.jpg) |
JTAG，シリアルI/Fのエミュレータ，およびオンボードプログラマに使用されている，

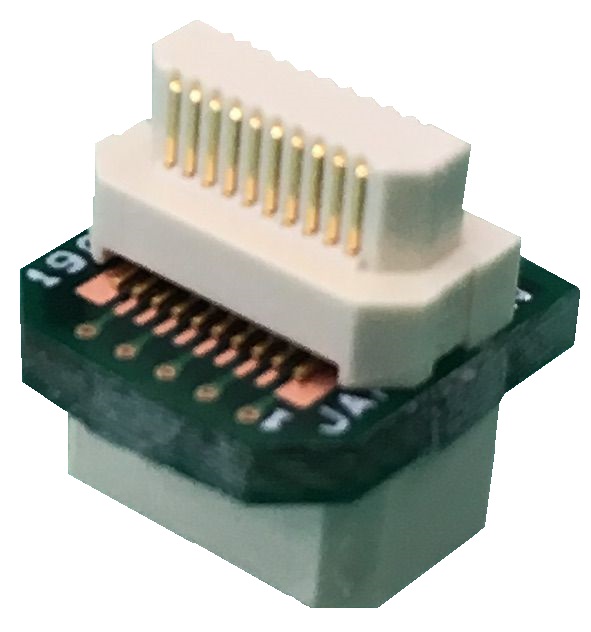

ノーマルピッチ(2.54mmピッチ)のフラットケーブル用コネクタを小さな(0.5mmピッチ)コネクタに変換するアダプタです。 10ピン, 14ピン, 16ピン, 20ピンを標準品で準備しております。また，30ピンの50回挿抜対応品もあります。 |
特長/仕様 |
| 製品一覧 ( 図面 ) | ||
| 技術資料 | ||
| 2.54mmピッチコネクタ用 (基板仕様) | ||
.jpg) |
SICA 2.54mmピッチコネクタ フレキタイプの廉価版です。 フレキタイプに比べて耐久性に優れ，切れたり，断線したりする心配がありません。 |
特長/仕様 |
| 製品一覧 ( 図面 ) | ||
| 技術資料 | ||
| 2.54/1.27mmピッチコネクタ用 (スパイラル仕様) | ||
 |
SICA コネクタタイプ 2.54 / 1.27mmピッチコネクタ用 (スパイラル仕様)は，ノーマルピッチ (2.54mm) 及びハーフピッチ (1.27mm) のコネクタを，小さいSICAターゲットコネクタ(0.5mmピッチ)に変換するアダプタです。 | 特長/仕様 |
| 製品一覧 ( 図面 ) | ||
| 技術資料 | ||
| Mictor 38ピンコネクタ用（フレキ仕様） | ||
.jpg) |

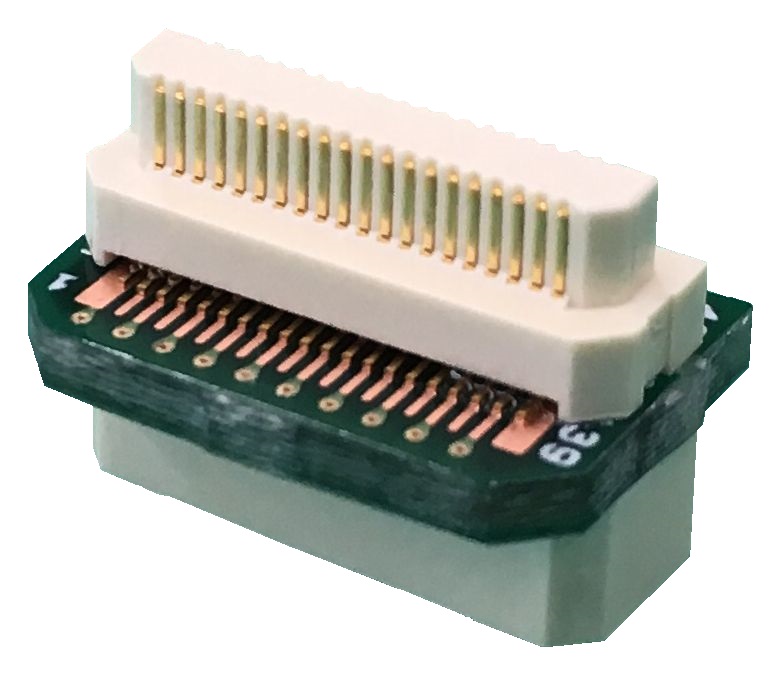

ARM系マイコンのJTAGエミュレータに使用されるMictor社の38ピンコネクタを 0.5mmピッチ40ピンコネクタに変換する高速対応の製品です。 | 特長/仕様 |
| 製品一覧 ( 図面 ) | ||
| 技術資料 | ||
| Mictor 38ピンコネクタ用（基板仕様） | ||
 |

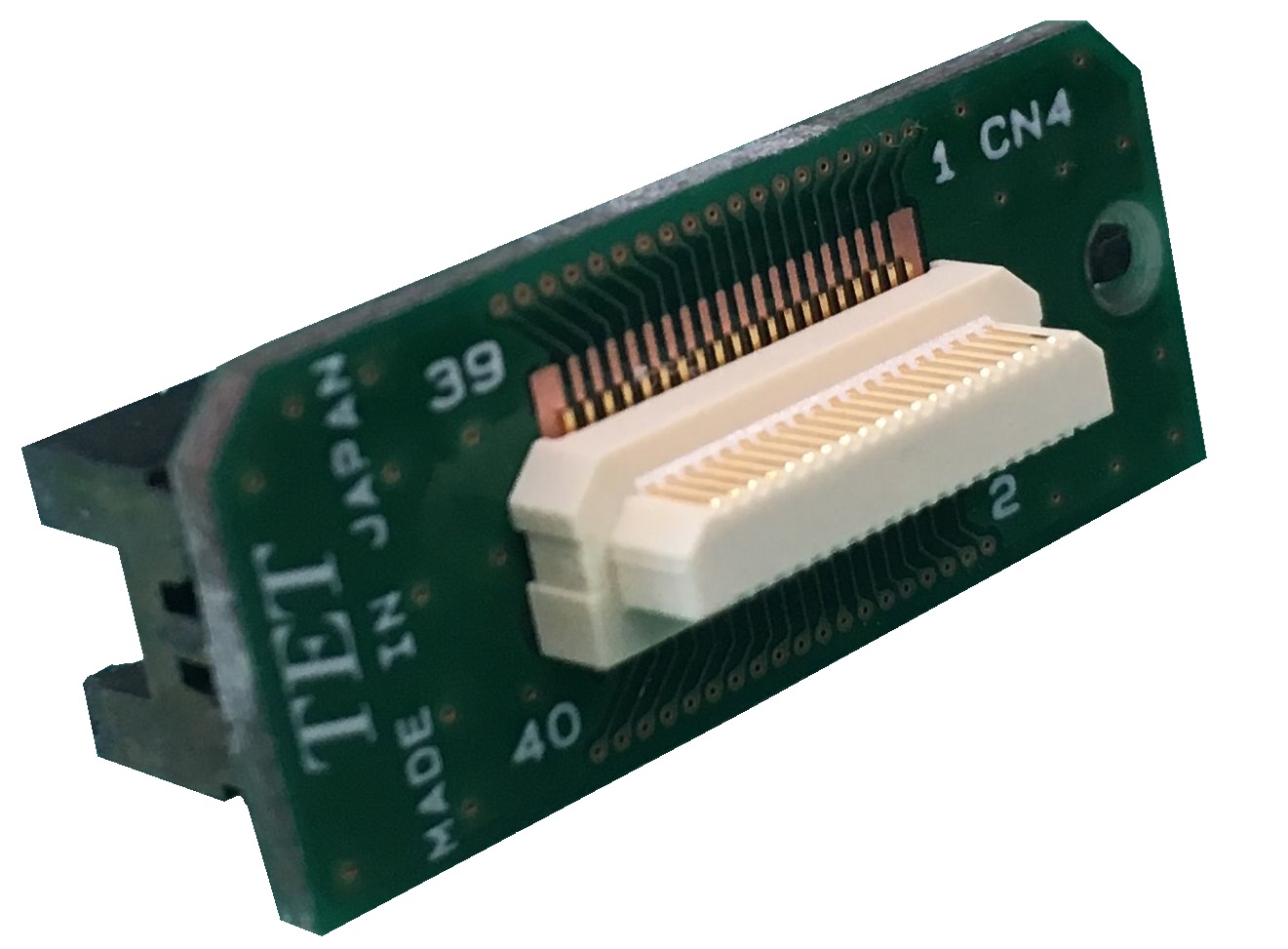

ARM系マイコンのJTAGエミュレータに使用されるMictor社の38ピンコネクタを 0.5mmピッチ40ピンコネクタに変換する高速対応の製品です。 | 特長/仕様 |
| 製品一覧 ( 図面 ) | ||
| 技術資料 | ||
コネクタレス タイプ
| 2.54mmピッチコネクタ用 (手動式) | ||
.jpg) |
ターゲット基板上のJTAGコネクタをパッドで代替し，コネクタレスにて接続可能なアダプタ。 | 特長/仕様 |
| 製品一覧 ( 図面 ) | ||
| 技術資料 | ||
.jpg) 使用例 ( 動画 ) |
||
| 2.54mmピッチコネクタ用 (クリップ式) | ||
.jpg) |
ターゲット基板上のJTAGコネクタをパッドで代替し，コネクタレスにて接続可能なアダプタ。 | 特長/仕様 |
| 製品一覧 ( 図面 ) | ||
| 技術資料 | ||
使用例 ( 動画 ) |
||
コネクタ タイプ用先端アクセサリ
| 2.54mmピッチコネクタ用先端アクセサリ | ||
.jpg) |
SICA 2.54mmピッチコネクタ タイプをSICAコネクタレスタイプ(手動式)へ変更可能な先端アクセサリ。 | 特長/仕様 |
| 製品一覧 ( 図面 ) | ||
| 技術資料 | ||
 |
SICAの先端に着けることで高さが稼げます。 | 特長/仕様 |
| 製品一覧 ( 図面 ) | ||
| 技術資料 | ||
| Mictor 38ピンコネクタ用先端アクセサリ | ||
.jpg) |
SICA Mictor 38ピンコネクタ タイプをSICA Mictor コネクタレスタイプ (クリップ式)へ変更可能な先端アクセサリ。 | 特長/仕様 |
| 製品一覧 ( 図面 ) | ||
| 技術資料 | ||
 |
SICAの先端に着けることで高さが稼げます。 | 特長/仕様 |
| 製品一覧 ( 図面 ) | ||
| 技術資料 | ||
*SICAは東京エレテック株式会社の登録商標です。商標登録第4931006号
