2.54ピッチコネクタ用 (手動式) 特長•仕様

SICA,Small Interface Cable Adapter

ターゲット基板用のJTAGコネクタをパッドで代替し,コネクタレスにて接続可能なアダプタ。

JTAG変換アダプタ,SICA 手動式


image image image


特長

  • 最終製品にコネクタを実装せずに、フラッシュマイコンの書込み等を実現


  • コネクタ占有面積を従来の1/6に減少(20ピン使用時)


  • 嵌合が無い為、基板間の移動が容易


  • SICA接続用ソケット(SICA2P20S05)のパッドにて使用可能な為、デバッグ時はSICA(ソケットタイプ)、量産時は本製品(コネクタレス)といった選択が可能


  • 基板の裏面にも使用可能


  • 小型のI/Fと柔軟性に富むケーブルにより、デバイス近辺への配置が可能となり配線領域を削減可能


  • 環境面に配慮した鉛フリー半田対応品


製品仕様

フレキ材質 ポリイミド
ターゲット側コネクタ 20ピン 0.5mmピッチ(パッド)
ケーブル直流抵抗 700mΩ以下
耐久回数 500回


製品名称

製品名 エミュレータ側ピン数 ターゲット側ピン数 ピン番号表示
SICA10C20Z-GA101 10 20 ※1
SICA14C20Z-GA101 14
SICA16C20Z-GA101 16
SICA20C20Z-GA101 20
SICA20C20Z-GA102 ※2

ピン番号表示
※1
※2
 注) SICA14C20Z-GA101はピン番号表示(※1)以外のピン番配置になる場合があります。詳細は技術資料を参照願います。

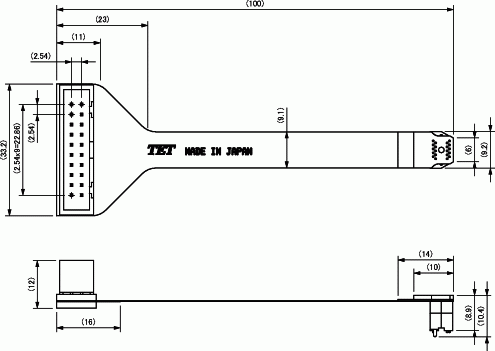

製品寸法図 (ex. SICA20C20Z-GA101)



 * 特許出願中
