(4) コネクタレス接続治具

(4) コネクタレス接続治具

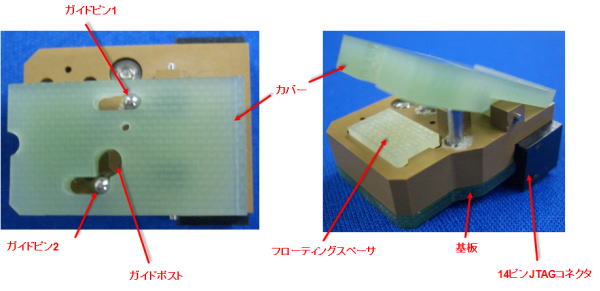

▼ 既存のパッドにコネクタレス(半田実装不要)で接続できる治具

既存の基板にコネクタを搭載せずに接続したい。

パッド周辺の部品に触れないように接触させたい。

既存基板に追加工をせずに、位置合せを容易にしたい。

半田付きのパッドへ安定接触させたい。

コネクタレスタイプを提案。

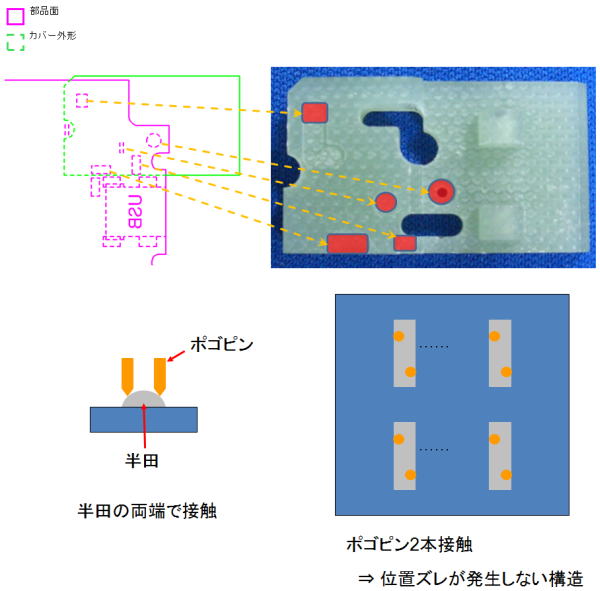

治具にザグリ加工を施し、部品に接触させない構造。

実装部品、基板をガイドとしで使用する構造。

2点接触構造で安定接触を実現。
